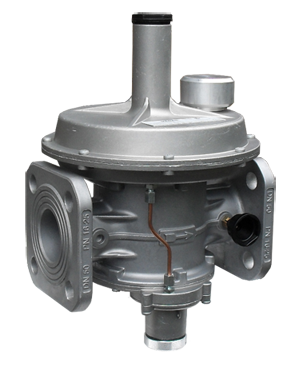

Регуляторы давления газа RG/2MBZ со встроенным ПЗК и ПСК

Регуляторы давления газа RG/2MBZ со встроенным ПЗК и ПСК



 Регуляторы давления газа прямого действия с компенсированнным затвором.

Регуляторы предназначены для снижения давления газа с высокого (среднего) до низкого и автоматического поддержания заданного давления вне зависимости от изменения входного давления. Указанные регуляторы применяются в промышленном секторе и используются для природного и сжиженного газов, воздуха и других неагрессивных газов.

Регуляторы снабжены следующими устройствами и принадлежностями:

  • настраиваемый предохранительно-запорный клапан (ПЗК) по высокому давлению - прекращает подачу газа при превышении выходного давления сверх заданного;
  • настраиваемый ПЗК по низкому давлению - прекращает подачу газа при снижении выходного давления ниже установленного;
  • настраиваемый предохранительно-сбросной клапан (ПСК) - сбрасывает  ебольшую часть газа в атмосферу при превышении выходного давления сверх заданного, благодаря чему позволяет избежать срабатывания ПЗК по высокому давлению, так как настроен на срабатывание ниже порога срабат. ПЗК;
  • штуцер для измерения выходного давления.

Применение: неагрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.)

Температура окружающей среды: - 20 + 60 °C





Условный диаметр, DN

Давление на входе, bar

Давление на выходе, mbar

Настройка ПЗК по Рmax, mbar

Настройка ПЗК по Рmin, mbar

Настройка, ПСК, mbar

DN15(резьба)

DN20(резьба)

DN25(резьба)

0,5…5,0

20÷30

40÷90

10÷30

10÷60

30÷90

50÷180

20÷50

10÷60

90÷170

120÷260

50÷110

10÷60

170÷400*

200÷550

50÷110

40÷200

DN32(резьба)

DN40(резьба)

DN50(резьба или фланец)

0,5…5,0

10÷22

30÷90

7÷20

10÷20

15÷33

30÷90

7÷20

15÷40

32÷60

30÷90

10÷30

15÷40

50÷95

70÷140

10÷30

40÷80

85÷180

90÷260

35÷110

40÷80

150÷350*

200÷450

50÷110

50÷120

300÷500*

400÷800

50÷110

50÷120

500÷800*

500÷1000

50÷110

50÷120

DN65(фланец)

DN80(фланец)

DN100(фланец)

0,5…5,0

13÷27

40÷110

7÷15

15÷50

22÷58

40÷110

15÷25

15÷50

50÷130

90÷210

25÷70

15÷50

110÷200

180÷350

70÷110

20÷100
